明渠流量计控制探头发射和接收超声波。按图八的过程转为液位(单位:米)。再通过查水位-流量表,把液位转成流量(单位可以是:升/秒,或立方米/小时)。

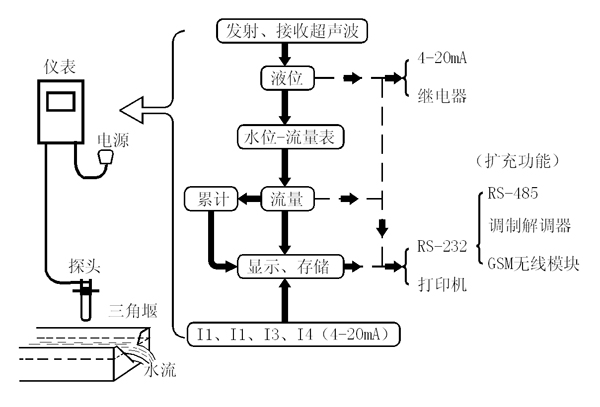

水位-流量表是存储在明渠流量计里的一组数据。通过仪表上的按键可以向明渠流量计的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。例如使用三角堰时, 液位的间隔设为为“0.01m”。仪表的内存中存有:液位=“0.00m”时对应的流量=“0.0000L/s”;液位=“0.01m”时 对应的流量=“0.0136L/s”;液位=“0.02m”时对应的流量=“0.0772 L/s”;液位=“0.03m”时对应的流量=“0.2127L/s”•••。明渠流量计允许设置最多50个点的液位及对应的流量数据。一般设置30个点便能满 足应用要求。一些常用的液位-流量表已预先设置在仪表内。使用时通过参数表选择对应的堰槽种类就可以得到相应的水位-流量表。明渠流量计内没有的水位-流量表, 要把堰槽种类设为“自定义”,并逐点的设入水位-流量数据。 图中明渠流量计的工作原理 明渠流量计把瞬时流量按时间累加,得出累计流量。累计流量共8位数字。当累计满8位时,自动回零,重新累计。不管是由于仪表自己累计满8位回零,或是人为通过按键清除累计使累计回零,仪表都会记忆回零的时间。并在显示屏 “累计流量清零时间”的位置上显示出来。
明渠流量计内有两组历史数据记录存储器。其中一组用于存储每小时、每日、每月的历史计录。如果仅存储流量、累计流量,可存储多于两年的记录;同时存储液位、 I1、I2、I3、I4只能存储四个月的记录。另一组用于存储每分种的历史记录,如果仅存储流量、累计流量,可存储多于八小时的记录;同时存储液位、 I1、I2、I3、I4,只能存储四小时的记录。两组存储器都是循环使用,即存储器存满时,复盖最早的记录。
I1、I2、I3、I4是从接线端子上接入的其它仪表的4~20mA电流信号。仪表内部的采样电阻为200欧姆。通过按键在“计录内容”[01/11]“选项”内选定了某端子时,仪表同时存储记录该端子上外接仪表的历史记录。还会在显示屏上的“记录”位置,交替地显示被选仪表的瞬时示值。
从明渠流量计上输出的电信号有四种:4~20mA电流模拟信号,根据参数设置可以为瞬时流量或液位;继电器的开关量,根据参数设置,或按每累计多少流量动作一 次,或按液位的上下报警点动作,或仅按液位的上限,或仅按液位的下限;RS-232数字信号,根据参数设置,按通讯协议约定的格式输出;打印机接口,根据 设置,或按等间隔逐条打印,或按历史记录连续打印。
超声波明渠流量计支持RS-232、RS-485、调制解调器、GSM无线通讯模块的数据传输。RS-232、RS-485接口已装在仪表上(面板背面的:A、B、 GND)。可以通过按键在RS-232和RS-485之间切换。使用调制解调器需要从RS232上外接。GSM无线通讯模块较小,可以装在超声波明渠流量计内部。使用 调制解调器、GSM无线通讯模块向计算机通讯,另需专用的计算机软件。使用GSM无线通讯模块传送短消息,可以使用普通的手机。
>>以上:超声波明渠流量计的工作原理
